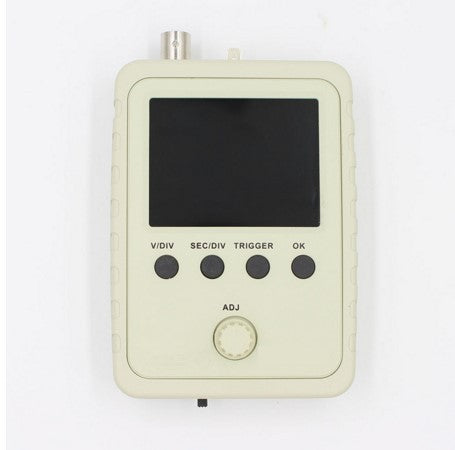

Beschreibung
Das Shell-Oszilloskop verwendet eine 9V-DC-Stromversorgung (die Stromversorgungsspannung sollte 10V nicht überschreiten! Andernfalls kann das Gerät durchbrennen). Das Kit selbst enthält keine Stromversorgung. Benutzer müssen die Stromversorgung selbst vorbereiten, und der Strom sollte mehr als 200mA liefern können.
Charakteristischer Index:
Die höchste Echtzeit-Abtastrate: 1Msps
Präzision: 12Bit
Tiefe des Abtastpuffers: 1024 Bytes
Analoge Bandbreite: 0-200KHz
Vertikale Empfindlichkeit: 5mV/Div – 20V/Div (in 1-2-5-Schritten)
Einstellbare vertikale Verschiebung, mit Anweisungen
Eingangsimpedanz: 1MΩ
Maximale Eingangsspannung: 50Vpp (1:1 Sonde), 400Vpp (10:1 Sonde)
Kopplungsarten umfassen DC/AC/GND
Horizontaler Zeitbasisbereich: 10μs/Div – 50s/Div (Erhöhung um 1-2-5)
Mit automatischen, konventionellen und einzelnen Trigger-Modi, ist es bequem, sofortige Wellenformen zu erfassen
Kann durch steigende oder fallende Flanke ausgelöst werden
Triggerpegelposition ist einstellbar, mit Anzeige
Beobachten Sie die Wellenform vor dem Trigger (negative Verzögerung)
Die Wellenformanzeige kann jederzeit eingefroren werden (HOLD-Funktion)
Kommt mit 1KHz /3.3V Rechteckwellen-Testsignalquelle

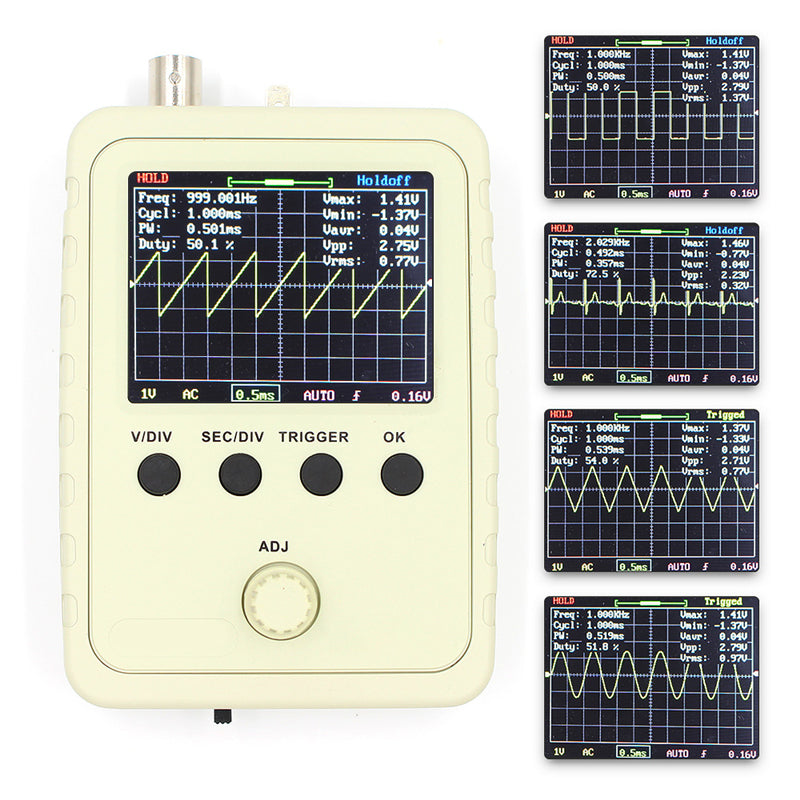

Mit digitaler Anzeige von Wellenformparametern, die angezeigt werden können: Frequenz, Periode, Pulsbreite, Tastverhältnis, Maximalwert, Minimalwert, Mittelwert, Spitze-Spitze-Wert, Effektivwert
Wellenform speichern/abrufen, die Wellenform verschwindet beim Ausschalten nicht

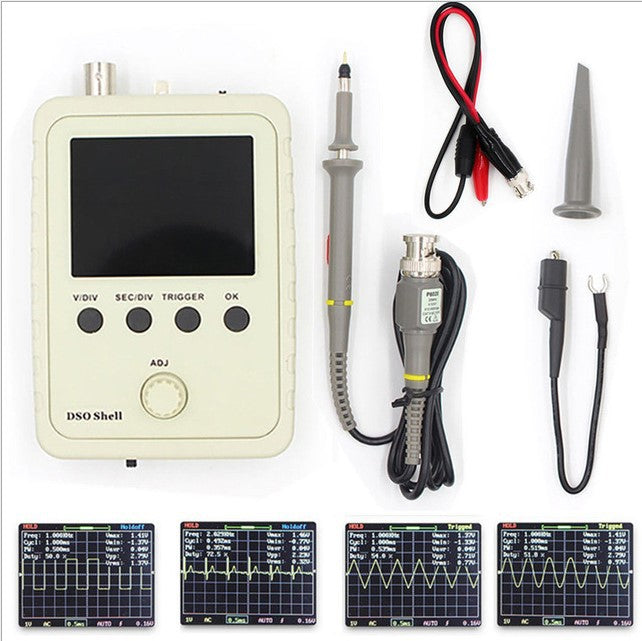

Packliste:
15001K (SMD-Komponenten wurden geschweißt):

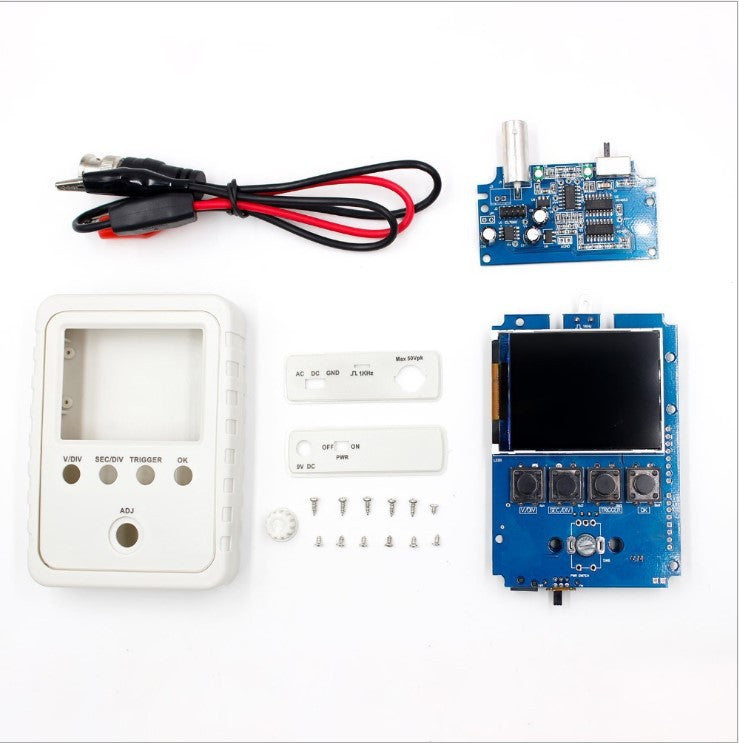

Alle Teile des Shell-Oszilloskops, die Chipkomponenten der Analogplatine wurden geschweißt und getestet

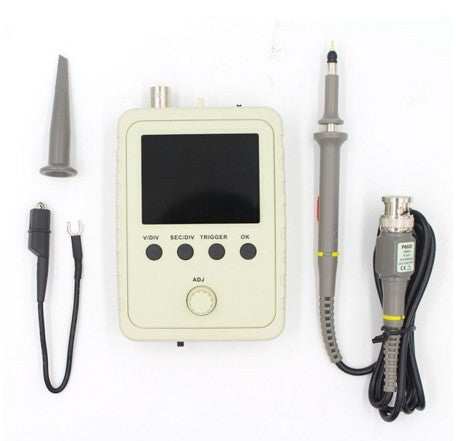

BNC-Krokodilklemmen-Sonde
Montageanleitung
